EPH kiépítése és fontossága, védő-összekötő vezető hálózatkiépítése

Mi az EPH egyáltalán?

Az EPH – védő egyenpotenciálra hozás – az épület villamos biztonsági rendszerének alapeleme. Lényege, hogy az épületben található különböző vezetőképes részek között ne alakulhasson ki veszélyes feszültségkülönbség.

Ez úgy valósul meg, hogy az épület villamos berendezéseinek testeit, valamint az úgynevezett idegen vezetőképes részeket közös potenciálra hozzuk. Idegen vezetőképes résznek minősül minden olyan fémszerkezet, amely nem része a villamos berendezésnek, mégis képes villamos potenciált – jellemzően földpotenciált – közvetíteni.

„Az EPH nem a földelésről szól – hanem arról, hogy minden érinthető fém rész közel azonos potenciálon legyen."

Mit kötünk össze az EPH során?

→ Villamos berendezések testei – a védővezető (PE) rendszeren keresztül

→ Vízvezetékek – fém csőhálózat, amely külső potenciált hozhat be az épületbe

→ Gázcsövek – a gázhálózat fém részei szintén potenciált vezethetnek

→ Fűtési csőhálózat – radiátorok, fűtőcsövek és kapcsolódó fémszerkezetek

→ Egyéb fémszerkezetek – épületszerkezeti elemek, acélgerendák, fémkeretek

A fő földelőkapocs (EPH sín) szerepe

— Minden EPH-összekötés ide fut össze – ez a rendszer csomópontja

— A PE-vezető, a vízvezeték, a gázcső és más idegen részek itt kapcsolódnak egymáshoz

— Innen biztosítható a közös, azonos potenciál az egész épületen belül

— A fő földelőkapocs elérhetősége és ellenőrizhetősége kötelező előírás

A magas földelési érték kockázatai

A rossz földelés – és a hiányos EPH védővezető-összekötés – láthatatlan, de életveszélyes hibákat okozhat. A probléma éppen abban rejlik, hogy évekig semmi nem utal rá – egészen addig, amíg valami meghibásodik.

Áramütés veszélye

Hiba esetén a feszültség nem a földbe, hanem a készüléket megérintő emberbe vezetődik. A biztosíték nem old le időben – vagy egyáltalán nem.

Működésképtelen védelem

Nem megfelelően kiválasztott biztosítékok esetén a védelem egyáltalán nem aktiválódik a szükséges pillanatban.

Készülékek tönkremenetele

Villámcsapás közelében keletkező túlfeszültség nem tud levezetődni – az érzékeny elektronika megég, „megsül".

Tűzveszély

Ha a táplálás önműködő leoldása nem valósul meg, a hibahelyen nagy zárlati áramok alakulnak ki – ez komoly tűzveszélyt jelent.

Összefoglalva: A nem megfelelő EPH védővezető-összekötés nem pusztán szabálysértés – közvetlen életveszélyt és tűzkockázatot jelent. A rendszer csak akkor véd, ha az összekötések ellenállása megfelelően alacsony és méréssel igazolt.

Miért fontos ez neked lakástulajdonosként?

A legtöbb villamos baleset nem látványos hibából következik be. Nem egy kiégett kábel vagy egy láthatóan sérült aljzat. Sokkal gyakoribb, hogy rejtett szigetelési hiba húzódik meg évek óta a falban, amelyre csak akkor derül fény, amikor már késő.

Az EPH pont ezeket a rejtett hibákat tárja fel – méréssel, számokkal, dokumentáltan. Ha a mérés megfelel, nyugodtan alhatsz. Ha nem felel meg, még időben tudod javíttatni.

0,4 ms

maximális megengedett kikapcsolási idő 230 V-on

2 Ω

maximális megengedett hurokimpedancia értéke

30 mA

az FI-relé maximális kioldási árama

Áramütés elleni védelem – a PEN-vezető és a földelés

A felhasználói hálózat TN-rendszerű védelménél a PEN-vezető potenciálját azonos szintre kell hozni a környező talaj potenciáljával. Ez nem opcionális – ez az érintésvédelmi rendszer egyik alapköve.

„A megfelelő kialakítás és potenciál rögzítő földelés egysége nélkül az egész érintésvédelmi rendszer hatékonysága kérdésessé válik."

Hogyan valósul meg a potenciálrögzítés?

1. Csatlakozó főelosztóban vagy méretlen főelosztóban az üzemi PEN-védővezető potenciálját önállóan számottevő földeléshez kell rögzíteni – a megengedett maximális érték 10 Ω.

2. A földelés ellenőrzése méréssel elvégezhető legyen - hozzáférhető legyen.– ez a szabályszerű kialakítás feltétele.

3. A földelőszonda közelében meg kell vizsgálni az éghető anyagok jelenlétét.

Milyen földelés alkalmazható?

— Természetes földelés, amely önállóan is számottevőnek minősül – pl. építmény betonalap-földelője

— Rúdföldelő, keresztföldelő amelyet az épület mellé az előírások szerint kell elhelyezni

— A földelési ellenállás értéke lehetőleg ne haladja meg a 10 Ω-ot

TNC-S rendszer: a legbiztonságosabb megoldás

Az EPH védővezető-összekötő kiépítésénél a TNC-S rendszer a legbiztonságosabb választás – különösen akkor, ha kiegészítő védelmi eszközökkel is ellátják.

TN-C

kombinált PEN-vezető, régebbi rendszer

TN-S

különálló PE és N vezető, biztonságosabb

TNC-S

kombinált + szétválasztott, legjobb megoldás

A TNC-S rendszerben a hálózat egy pontján a PEN-vezető szétválik különálló PE (védő) és N (semleges) vezetőre. Ettől a ponttól kezdve a rendszer TN-C-S módban működik, ami lényegesen biztonságosabb – különösen érzékeny berendezéseknél és nedves helyiségekben.

Fontos: A TNC-S rendszer csak akkor nyújtja a maximális védelmet, ha a szétválasztási ponttól a PE-vezető sehol nem csatlakozik vissza az N-vezetékhez, és a kiegészítő védelmek (FI-relé, potenciálkiegyenlítés) megfelelően ki vannak építve.

Becsült áraink – EPH védővezető-összekötő kiépítése Pest megyében

Vállalkozásunk Pest megye teljes területén vállalja szakszerű EPH védővezető-összekötő rendszerek kiépítését. Minőségi alapanyagokat használunk – megoldásaink kiválóan alkalmasak a Pest megyére jellemző üledékes, homokos vagy agyagos talajszerkezetekhez.

Szolgáltatás Ár

Kiszállás

Pest megye teljes területén

20 000 Ft

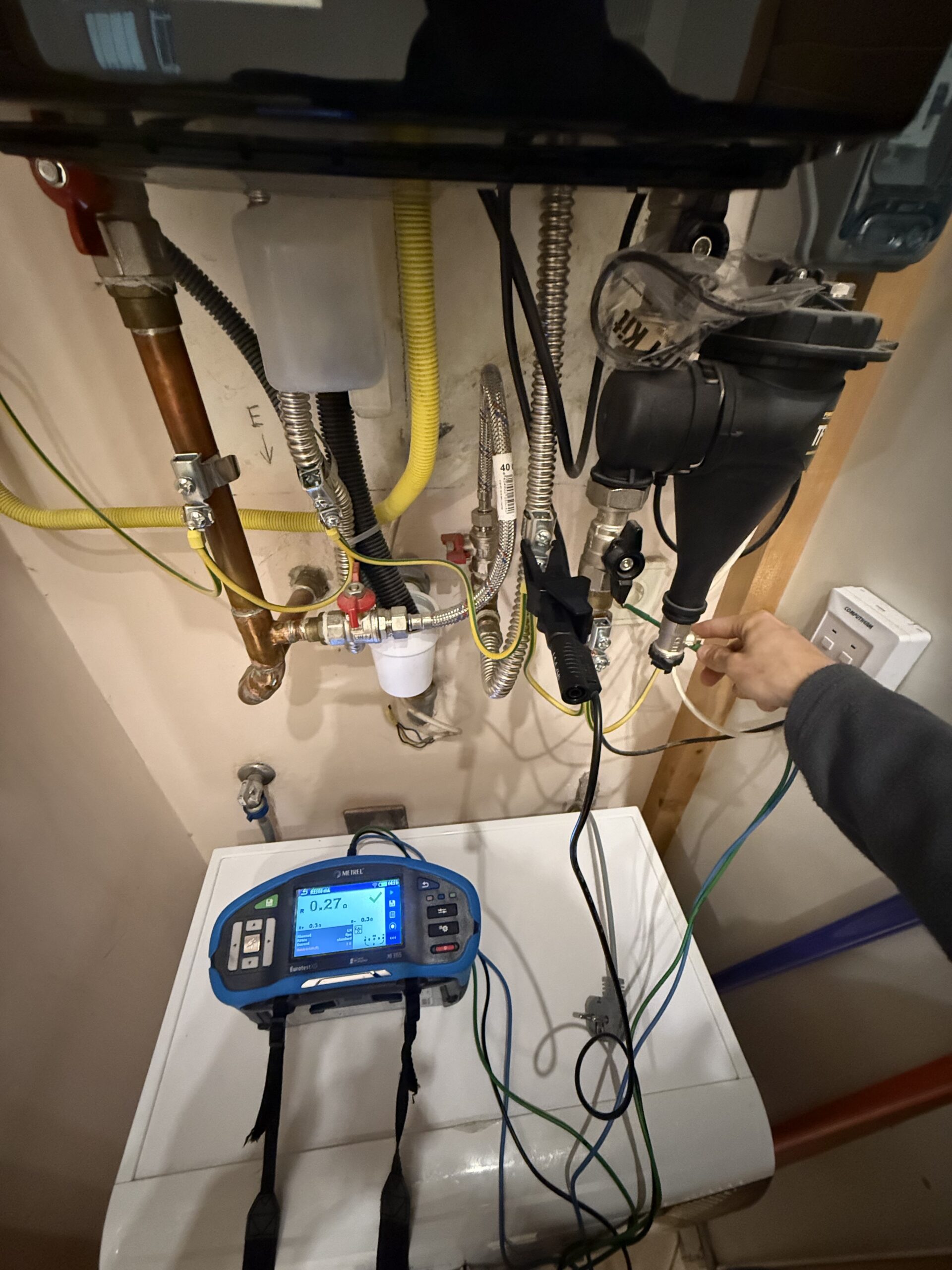

Villamos biztonsági felülvizsgálat – EPH mérés

Tartalmazza: mérés · mérési jegyzőkönyv · bekötés · vonatkozó szabványok szerinti elvégzés

50 900 Ft

alapdíj

EPH rendszer kiépítése

Felmérés alapján, tételes ajánlattal – képes segítségével is

Egyedi ár

Amit minden munkánknál garantálunk

— A telepítési mélységet szigorú mérésekkel határozzuk meg – nem becsléssel

— Irányadó szabványsorozat: MSZ HD 60364

— Elvárt maximális érték: Számottevő, legalább 10 Ω érték – törekszünk a lehető legalacsonyabb eredményre

— Minden átadott rendszerről hivatalos Villamos biztonsági felülvizsgálati jegyzőkönyvet állítunk ki (MSZ 60364 szerint) – az ár tartalmazza

— A jegyzőkönyv kiterjed az EPH és védővezető-összekötő, valamint gázkazán mérési adataira is

Fontos tudnivaló

Mindig egyedi árat adunk a kiépítésre. Az EPH kialakítása során az objektum egyéb villamos berendezéseit is gyakran felül kell vizsgálni – igény esetén javítjuk, időszakos karbantartást végzünk. Erről a felmérés során tájékoztatjuk ügyfeleinket.

Árak érvényesek: 2026. február 12-től
