Elektromos autótöltők telepítése, kiépítése, felülvizsgálata

Elektromos autótöltő kiépítése- telepítése - Villamos biztonsági felülvizsgálat · EVSE érintésvédelem

Az elektromos autók elterjedésével egyre több otthonban merül fel az igény saját töltőállomás kiépítésére. Az EVSE – Electric Vehicle Supply Equipment – nem egyszerű konnektor: egy dedikált, szabványos villamos berendezés, amelynek kiépítése tervezést, megfelelő védelmeket és villamos biztonsági felülvizsgálatot igényel.

Egy rosszul kiépített autótöltő nemcsak az autót, hanem az otthon teljes villamos hálózatát veszélyezteti. Ez a cikk megmutatja, mire kell figyelni a kiépítés során – érthetően, lépésről lépésre.

„Az elektromos autótöltő nem dugható be bármely konnektorba – szabványos kiépítés, megfelelő védelmek és felülvizsgálat nélkül közvetlen tűz- és életveszlyt jelent."

Mi az EVSE, és miért nem elég egy sima konnektor?

Az EVSE (elektromos jármű töltő berendezés) egy dedikált töltőállomás, amely az autó és a villamos hálózat között biztonságos, szabályozott kapcsolatot teremt. Nem csupán áramot ad – kommunikál az autóval, figyeli a töltési folyamatot, és hiba esetén lekapcsol.

A háztartási konnektor (2,3 kW) hosszú távú, folyamatos terhelésre nem alkalmas – tüzet okozhat. Egy dedikált EVSE töltő ezzel szemben 3,7 kW-tól akár 22 kW-ig biztonságosan és hatékonyan tölti az autót.

1. fázisú töltő

3,7–7,4 kW teljesítmény. Lakásban, garázsban a leggyakoribb megoldás – egyszerűbb hálózati igény, általában 32 A dedikált áramkör szükséges.

3 fázisú töltő

11–22 kW teljesítmény. Gyorsabb töltés, de az elosztó és a mérőóra kapacitásának ellenőrzése kötelező – sokszor bővítés szükséges.

Okos töltő (Smart EVSE)

Terhelésmenedzselés, időzítés, napelemes optimalizálás – de a fizikai kiépítési és védelmi követelmények ugyanazok maradnak.

A kiépítés körülményei – mit kell felmérni előre?

Mielőtt a töltő felszerelésre kerül, a szakember felméri az épület meglévő villamos rendszerét. Ez nem opcionális lépés – a töltő teljesítményigénye könnyen meghaladhatja a meglévő hálózat kapacitását, ami tűzveszélyes túlterheléshez vezet.

1. Mérőóra kapacitásának ellenőrzése: A mérőóra névleges árama (általában 3×25 A vagy 3×32 A) meghatározza, hogy a töltő mekkora teljesítménnyel üzemelhet. Ha a töltő ezt meghaladná, a mérőóra bővítése vagy cseréje szükséges – ezt a szolgáltatóval egyeztetve kell intézni.

2. Elosztó kapacitása és állapota: A meglévő elosztóban elegendő szabad helynek kell lennie az új áramkörhöz szükséges védőeszközöknek. Ha nem – az elosztót bővíteni vagy cserélni kell a töltő bekötése előtt.

3. Kábel méretezése: A töltő és az elosztó között dedikált, megfelelő keresztmetszetű kábelt kell húzni – a töltő teljesítményétől és a távolságtól függően. Meglévő kábelen nem szabad utánhúzni.

4. Elhelyezés és rögzítés: A töltő falra szerelt, védett helyen – garázsban, carportban vagy a ház falán – helyezendő el, IP-védettségi besorolásának megfelelően.

32 A

dedikált áramkör szükséges 7,4 kW-os töltőhöz

6 mA

max. egyenáramú komponensű FI-relé érzékenység

B típus

áramvédő kapcsoló, ha a töltőnek nincs beépített védelme

Megfelelő védelmek – mi kötelező az autótöltő áramkörén?

Az elektromos autótöltő áramköre speciális védelmi követelményeket támaszt, amelyek eltérnek a normál háztartási áramköröktől. Az MSZ HD 60364 szabványsorozat és az IEC 61851 előírásai pontosan meghatározzák, milyen védőeszközök szükségesek.

Kötelező és ajánlott védőeszközök

1. Kismegszakító (MCB): Az autótöltő áramköréhez méretezett, megfelelő névleges áramú és karakterisztikájú kismegszakító szükséges. Feladata a túlterhelés és zárlat elleni védelem.

2. Áramvédő kapcsoló – max. 6 mA DC érzékenységű: Az elektromos autótöltők egyenáramú komponenst tartalmazó áramot termelhetnek töltés közben. Erre a normál 30 mA-es AC FI-relé nem reagál – ezért max. 6 mA egyenáramú komponensű (DC érzékeny) áramvédő kapcsoló szükséges, amely mind váltakozó, mind egyenáramú hibát érzékel.

3. B karakterisztikájú FI-relé – ha a töltőnek nincs beépített védelme: Ha az autótöltő nem rendelkezik saját beépített DC-érzékeny védelemmel, akkor az elosztóban B típusú (univerzális) áramvédő kapcsolót kell alkalmazni. A B típusú FI-relé mind AC, mind DC, mind pulzáló egyenáramú hibáramot érzékel – ez a legszélesebb körű védelem.

4. Túlfeszültség-védelem (SPD): A töltő elektronikája érzékeny a hálózati túlfeszültségre – villámcsapás vagy kapcsolási túlfeszültség esetén az SPD megvédi a berendezést és az autó töltőrendszerét. Különösen fontos szabadon álló épületeknél, garázsokban.

FI-relé típusok összehasonlítása – melyiket mikor?

AC típus Csak váltakozó áramú hibát érzékel. Autótöltőhöz nem megfelelő – nem véd DC komponens ellen.

A típus AC + pulzáló DC hibát érzékel. Csak akkor elegendő, ha a töltőnek van saját 6 mA DC érzékeny belső védelme.

B típus AC + pulzáló DC + sima DC hibát is érzékel. Ha a töltőnek nincs beépített védelme – ez az előírt megoldás. Drágább, de teljes körű védelmet nyújt.

Fontos: Egyszerű AC típusú FI-relé autótöltő áramkörén nem biztos, hogy megfelelően fog működni. Az egyenáramú komponenst nem szűri.A hagyományos FI-relét – valós hiba esetén nem old ki, és az érintésvédelem nem működik.

Elosztó és mérőóra bővítése – mikor szükséges?

Az elektromos autótöltő az egyik legnagyobb folyamatos terhelést jelenti a háztartási hálózaton. Egy 7,4 kW-os töltő 32 A áramot vesz fel egyetlen fázison – ez önmagában annyi, mint egy teljes átlagos lakás csúcsterhelése. Ezért a töltő bekötése előtt kötelező megvizsgálni a teljes hálózat kapacitását.

Mérőóra ellenőrzése

A mérőóra névleges árama meghatározza a maximálisan vehető teljesítményt. Ha a töltő ezt meghaladná, a szolgáltatónál kapacitásbővítést kell kérni – ez akár hónapokat is igénybe vehet, érdemes előre intézni. Ebben is tudunk segíteni.

Elosztó bővítése

Ha az elosztóban nincs szabad hely a töltő védőeszközei számára, az elosztót bővíteni vagy egy alszekrényt kell kiépíteni a garázsban – ez lehetővé teszi a helyi védőeszközök elhelyezését.

Terhelésmenedzselés

Ha a mérőóra bővítése nem lehetséges, dinamikus terhelésmenedzselt okostöltővel korlátozható a töltési teljesítmény – így az egyéb fogyasztókkal együtt sem lépi túl a megengedett határt.

Szabványos villanyszerelés – hogyan zajlik a kiépítés?

Az EVSE kiépítése nem sokban különbözik egy új áramkör kialakításától – de a részletekben rejlenek a különbségek. Minden lépést az MSZ HD 60364 és az IEC 61851 szabvány szerint kell elvégezni.

1. Helyszíni felmérés és tervezés: Mérőóra kapacitás, elosztó állapot, kábel útvonal, töltő elhelyezése – ezek alapján készül az ajánlat és a műszaki terv.

2. Védőeszközök beépítése az elosztóban: Földelés megléte Túláramvédelmi szerv( Kismegszakító ), DC érzékeny FI-relé 6mA (vagy B típusú, ha nincs beépítve a töltőben), túlfeszültség-védő – ezek az elosztóba vagy egy helyi alszekrénybe kerülnek.

3. Megfelelő keresztmetszetű kábel kiépítése: Az elosztótól a töltőig megfelelő keresztmetszetű, védőcsőben vagy kábelcsatornában elvezetett kábel – a távolság és teljesítmény alapján méretezve.

4. Töltő felszerelése és bekötése: A gyártó előírásai és az érvényes szabványok szerint – rögzítés, bekötés, földelés, EPH összekötés ellenőrzése.

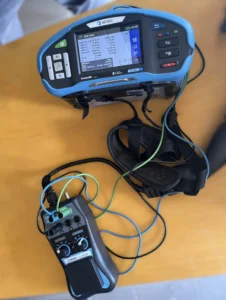

5. Villamos biztonsági felülvizsgálat és mérések: A töltő üzembe helyezése előtt és után kötelező méréssorozat – hurokimpedancia, FI-relé kioldási idő, védővezeték-folytonosság, szigetelési ellenállás. Eredménye: mérési jegyzőkönyv.

Villamos biztonsági felülvizsgálat – miért kötelező a töltő után?

Az autótöltő bekötése után villamos biztonsági felülvizsgálatot kell végezni – ez nem formaság, hanem az egyetlen módja annak, hogy mérésekkel igazoltan bizonyítható legyen a rendszer biztonságossága. A felülvizsgálat elvégzése és dokumentálása az MSZ HD 60364 szabvány alapján kötelező minden új villamos berendezés üzembe helyezésekor.

Mit mérünk a felülvizsgálat során?

— Védővezeték-folytonosság – a PE-vezető megszakítás nélkül ér-e el a töltőig

— Szigetelési ellenállás – a kábel és a töltő szigetelése megfelelő-e

— Hurokimpedancia – hiba esetén a kismegszakító időben kiold-e

— FI-relé kioldási idő és áram – a DC érzékeny vagy B típusú FI-relé a méréssel igazolt értéken old ki

— Mérési jegyzőkönyv – minden mért érték dokumentálva, MSZ HD 60364 szerint átadva

„Az autótöltő bekötése után a mérési jegyzőkönyv nem papírmunka – ez az egyetlen bizonyíték, hogy a rendszer valóban biztonságos, és hiba esetén a biztosíték időben ki fog oldani. Egy elektromos autó ára és a környező épületek ára sokkal többet ér, mint egy felülvizsgálat ára"

Összefoglalás – amit minden EVSE telepítésnél ellenőrizni kell

Mérőóra kapacitás

A töltő teljesítményigénye nem haladhatja meg a mérőóra névleges áramát, illetve az objektum teljes fogyasztását – szükség esetén bővítés kell. Ebben tudunk segíteni.

DC érzékeny FI-relé

Max. 6 mA DC komponensű autótöltőbe épített , vagy B típusú kiegészítő védelem – ha a töltőnek nincs saját beépített védelme.

Túlfeszültség-védelem

SPD védőeszköz az érzékeny töltőelektronika és az autó töltőrendszerének megóvásához. T1 +T2 védelem

VBF + mérési jegyzőkönyv

Üzembe helyezés után kötelező villamos biztonsági felülvizsgálat és dokumentált mérési eredmények.

EVSE kiépítés – Pest megye

Vállaljuk elektromos autótöltők szabványos kiépítését, a szükséges védőeszközök beépítését, elosztó bővítést és a teljes villamos biztonsági felülvizsgálatot mérési jegyzőkönyvvel – Pest megye teljes területén.

Kiszállás

20 000 Ft

VBF + mérési jkv.

50 900 - tól Ft

EVSE kiépítés

Egyedi ár

Árak érvényesek: 2026. február 12-től · Az alapdíj tartalmazza a mérési jegyzőkönyvet
